| CONTACT PLATE FREEZER (유압형)
|

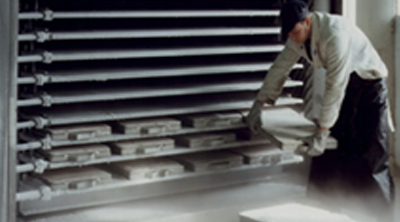

CONTACT PLATE FREEZER(유압형)는 내부 알루미늄플레이트가 상·하로 수평이동하여, 동결제품의 양면에 접촉, 열교환하여 급속냉동합니다.
고객의 요구에 따라 냉동시스템을 맞춤설계·제작할 수 있습니다.
|
| 사용부분
|
|
|
공장 및 선상에서 작업이 가능하며, 어육, 생선완자, 새우, 조개등의 수산물 급속냉동에 적용됩니다.
|
| 특징 |
1. 설치면적이 작고, 설치가 간편하며, 이동이 편리합니다.
2. 동결기 내외부는 스테인레스 적용, 고밀도폴리우레탄 발포로 보온이 뛰어나며, 위생적입니다.
3. 상·하 유압시스템으로 알루미늄합금강판에 접촉하여 급속냉동 효과가 뛰어납니다.
4. 냉동압축기 내장이 가능하며, 비용을 절감할 수 있습니다.
|
|
|
| 참고사양 |
| 구분 |
동결량(kg/batch) |
플레이트 수량 |
플레이트 사이즈(mm) |
냉매 |
층간거리(mm) |
냉동능력 |
중량(kg) |
외형사이즈(mm) |
| PA-420 |
420 |
8 |
1250 X 1260 |
R717/R22/R404a |
55~100 |
19 |
1200 |
2300 X 1560 X 1600 |
| PA-900 |
900 |
10 |
2000 X 1260 |
55~108 |
37 |
3100 |
3300 X 1900 X 2900 |
| PA-1000 |
1000 |
11 |
2000 X 1260 |
55~108 |
40 |
3200 |
3300 X 1900 X 2900 |
| PA-1100 |
1100 |
12 |
2000 X 1260 |
55~100 |
43 |
3300 |
3300 X 1900 X 2900 |
| PA-1200 |
1200 |
13 |
2000 X 1260 |
55~80 |
46 |
3400 |
3300 X 1900 X 2900 |
| PA-1210 * |
1210 |
12 |
1700 X 1459 |
55~100 |
43 |
3300 |
3300 X 1900 X 2900 |
| PA-1300 |
1300 |
14 |
2000 X 1260 |
55~108 |
49 |
4000 |
3300 X 1900 X 2900 |
| PA-1430 * |
1430 |
14 |
1700 X 1459 |
55~108 |
49 |
4000 |
3300 X 1900 X 3250 |
| PA-1936 * |
1936 |
12 |
2100 X 1620 |
55~100 |
56 |
3900 |
3300 X 2060 X 2900 |
| PA-1500 |
1500 |
16 |
2000 X 1260 |
55~80 |
56 |
4200 |
3300 X 1900 X 3250 |
| PA-2288 * |
2288 |
14 |
2100 X 1620 |
55~108 |
64 |
5100 |
3300 X 2060 X 3250 |
|
참조 : 1. 동결량계산은 590X390X70 10kg/판, 생선판으로 설계. *표기는 800X255X65 11kg/판, 생선판으로 설계.
2. 동결능력은 +35°C/-35°C 적용.
3. 동결시간은 약120~240분간이며, 냉동제품에 따라 구분( 입구온도+15°C, 출구온도-18°C 중심온도).
|
| 구조도 |
|
|
| 1. 실린더홀더 | 2. 승강실린더 | 3. 유압펌프 | 4. 냉각수 공급관 | 5. 배기관 |
| 6. 보온판넬 | 7. 컨트롤판넬 | 8. 플레이트 견인기 | 9. 증발 알루미늄 플레이트 | |
|
| CONTACT PLATE FREEZER (일체형)
|
| CONTACT PLATE FREEZER(일체형) 는 압축기가 내장된 일체형 프리저입니다. 고객의 요구에 따라 냉동시스템을 맞춤설계·제작할 수 있습니다.
|
| 사용부분
|
|
|
공장 및 선상에서 작업이 가능하며, 어육, 생선완자, 새우, 조개등의 수산물 급속냉동에 적용됩니다.
|
| 특징 |
1. 자체냉동시스템으로 구성되어, 비용이 절감되며, 적은양의 생산공정에 적합합니다.
2. 공냉식과 수냉식중에 선택할 수 있습니다.
3. 앞· 뒷문을 열어 동결제품의 입출을 쉽게 할 수 있고, 설치 및 이동이 간편합니다.
4. 알루미늄판 사이의 압력이 일정하여 동결제품의 크기가 일정합니다.
5. 고효율압축기, 고품질 보온판넬과 식품용 압축알루미늄판을 적용합니다.
|
|
|
| 참고사양 |
| 구분 |
동결량(kg/batch) |
플레이트 수량 |
플레이트 사이즈(mm) |
층간거리(mm) |
냉매 |
냉동능력(HP) |
총동결량 |
냉각수량(㎥/h) |
외형사이즈(mm) |
| PFJ-420 |
420 |
8 |
1250 X 1260 |
55~100 |
R717/R22/R404a |
30HP |
22.5 |
15 |
2300 X 1560 X 2260 |
| PFJ-900 |
900 |
10 |
2000 X 1260 |
55~105 |
15HP X 3 |
33 |
20 |
4300 X 1900 X 2900 |
| PGJ-1000 ★ |
1000 |
10 |
2000 X 1200 |
110 |
15HP X 3 |
33 |
20 |
4300 X 1900 X 2900 |
| PFJ-1100 |
1100 |
12 |
2000 X 1260 |
55~100 |
30HP X 2 |
43.5 |
25 |
4300 X 1900 X 2900 |
| PFJ-1210 * |
1210 |
12 |
1700 X 1459 |
55~100 |
30HP X 2 |
43.5 |
25 |
4300 X 1900 X 2900 |
| PFJ-1300 |
1300 |
14 |
2000 X 1260 |
55~105 |
40HP X 2 |
57.5 |
30 |
4300 X 1900 X 3250 |
| PGJ-1400 ★ |
1400 |
14 |
2000 X 1200 |
110 |
40HP X 2 |
57.5 |
30 |
4300 X 1900 X 2900 |
| PFJ-1430 * |
1430 |
14 |
1700 X 1459 |
55~105 |
40HP X 2 |
57.5 |
30 |
4300 X 1900 X 3250 |
| PFJ-1936 * |
1936 |
12 |
2100 X 1620 |
55~100 |
30HP X 3 |
64.5 |
40 |
4300 X 2060 X 2900 |
| PFJ-2288 * |
2288 |
14 |
2100 X 1620 |
55~105 |
40HP X 3 |
85.5 |
50 |
4300 X 2060 X 3250 |
|
참조 : 1. 동결량계산은 590X390X70 10kg/판, 생선판으로 설계. * 표기는800X255X65 11kg/판, 생선판으로 설계.
2. 동결능력은 +35°C/-35°C 적용.
3. ★ 표기는 선반형이며, 기타는 유압접촉형.
4. 표준형은 수냉식 단단압축기세트 및 2단압축기세트이나 다른 냉각방식이 필요한 경우, 주문시 협의.
5. 동결시간은 약120~240분간이며, 냉동제품에 따라 구분( 입구온도+15°C, 출구온도-18°C 중심온도).
|
| 구조도 |
|
|
| 1. 컨트롤판넬 | 2. 승강실린더 | 3. 유압펌프 | 4. 실린더홀더 | 5. 플레이트 견인기 |
| 6. 증발 알루미늄 플레이트 | 7. 보온판넬 | 8. 압축기보호망 | 9. 압축기 세트 | 10. 하부홀더 |
|
|
